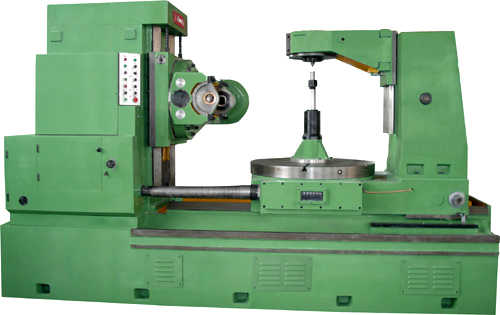

滾齒機床系列 |
|
一、主要技術參數
1、 加工范圍
|
最大工件直徑： 不用后立柱
用后立柱 |
1600mm
1300mm |
|
最大加工模數： 鑄鐵
鋼材 |
20mm
16mm |
|
最少加工齒數 |
Z最小/K滾刀頭數=21 |
2、 刀架
|
刀架最大垂直行程 |
500mm |
|
刀架最大回轉角度 |
±60° |
|
刀架垂直快速移動速度 |
0.52m/min |
|
刀架手動垂直每轉移動量 |
0.63mm |
|
垂直進給級數 |
10級 |
|
垂直進給范圍 |
0.47~5.27mm/工作臺每轉 |
3、 工作臺
|
工作臺直徑 |
1100mm |
|
工作臺孔直徑 |
260mm |
|
工件芯軸座孔錐度 |
莫氏6號 |
|
工作臺快速移動速度 |
0.47m/min |
|
工作臺水平手動每轉移動量 |
0.5mm |
|
工作臺水平移動最小讀數 |
0.02mm |
|
工作臺最大載重量 |
3.5t |
|
工作臺面到后立柱下端面最大距離 |
900mm |
|
工作臺面到后立柱下端面最小距離 |
500mm |
4、 滾刀主軸
|
允許安裝的最大滾刀直徑 |
280mm |
|
允許安裝的最大滾刀長度 |
320mm |
|
刀具拉桿螺紋直徑 |
M24 |
|
主軸軸孔錐度 |
莫氏6號 |
|
滾刀最大軸向移動量 |
100mm |
|
滾刀主軸中心離工作臺面距離 最大
最小 |
700mm
200mm |
|
工件軸心到滾刀軸心間的距離 最大
最小 |
910mm
200mm |
|
主軸轉速范圍 |
19~124rpm |
|
主軸轉級數 |
7 |
5、 電動機及機床重量
|
主電動機 功率
額定轉數 |
15kw
1500rpm |
|
軸向(垂直)快速電機 功率
額定轉速 |
3kw
1500rpm |
|
徑向快速電動機 功率
額定轉速 |
1.5kw
1000rpm |
|
液壓泵電動機 功率
額定轉速 |
1.5kw
1000rpm |
|
冷卻泵電動機 功率
額定轉速 |
0.4kw
2800rpm |
|
機床凈重/毛重 |
16000/17500kg |
|
機床輪廓尺寸(長X寬X高) |
4380X2390X2500(mm) | |
|
