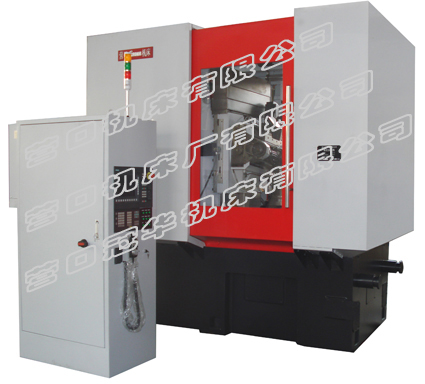

機床的主要技術規格和參數
1、主要規格：最大工件直徑 x 最大模數???????? ????￠400x 10 mm?
2、加工范圍：
（1）最大工件直徑?????????????????????????????? ￠400 mm
（2）最大模數???????????????????????????????? ?????10 mm
（3）加工斜齒輪螺旋角???????????????????????????? ±45度
（4）加工齒數范圍??????????????????????????????? 5~100齒
3、尺寸規格：
?? （1）可安裝滾刀最大直徑?????????????????????????? 170 mm
?? （2）可安裝滾刀最大長度????????????????????????? ?210 mm
?? （3）滾刀最大軸向移動量????????????????????????? ?190 mm
?? （4）滾刀可換芯軸直徑????????????????????? 27、32、40、50 mm
（各提供一根）
?? （5）滾刀主軸錐孔錐度????????????????????????? ????SK50
?? （6）滾刀中心到工作臺中心水平距離???????????? ?40~330 mm
?? （7）滾刀中心到工作臺臺面豎直距離??????????? ?210~660 mm
?? （8）后立柱頂尖到工作臺臺面距離????????????? ?440~1000 mm
?? （9）工作臺臺面直徑???????????????????????????? ??420 mm
?? （10）工作臺孔徑????????????????????????????????? ?120 mm
?? （11）工作臺臺面至床身底面距離?????????????????? 1220 mm
4、運動參數：
（1）滾刀主軸轉速范圍????????? ????????????????60~600 rpm
（2）軸向進給速度范圍（Z軸）??????????????? 1~3000 mm/min（無級）
（3）徑向進給速度范圍（X軸）??????????????? 1~3000 mm/min（無級）
（4）工作臺最高轉速??????? ?????????????????????30 rpm
?
5、數控系統：SINUMERIK 802D 數控系統
6、主要電機容量：????????????????????????????? ??????
（1）刀具主軸電機??????????? ?????????????????????11KW
（2）軸向進給交流伺服電機（Ｚ軸）????? ??????????3.4KW
（3）徑向進給交流伺服電機（Ｘ軸）?????? ?????????9.4KW?????????????????????????? ?????
（4）切向交流伺服電機（Ｙ軸）????????? ??????????2.5KW
7、機床外形尺寸（長x寬x高）???????????????????? 3135x 1780 x 2810 mm
8、機床凈重?????????????????????????????? ????????約14000kg |
